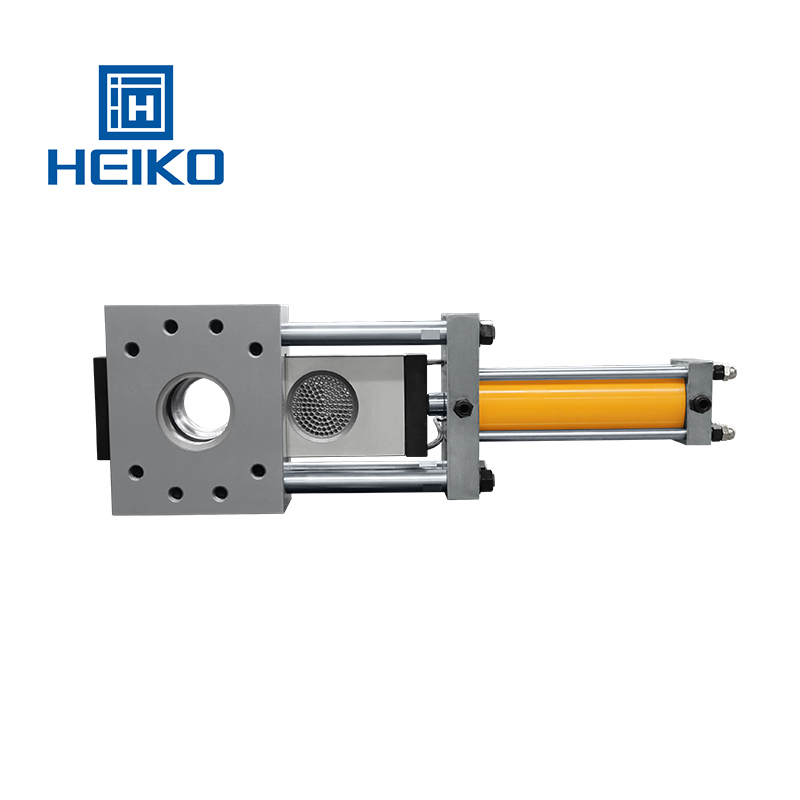

板式換網器由兩個主要部分構成。即換網器本身和控制它的液壓系統。換網器的結構是密封的，由于擠出機構的工作壓力高達10,000PSi,如果系統不能防止物料滲漏的話。換網器便不能有效的操作。高質量的密封結構有幾個主要的因素，而所有這些因素(例如平面、壓力等)均隨密封面的加寬使密封性提高。寬密封而比窄密封面防漏更有效，只是因?yàn)樗峁┑拿芊饷娣e大。寬密封面的另一個優點是由于其寬度較大所具有的強度也較高。
現在來看看它的密封受哪些因素的影響吧：
密封件的厚度同樣很重要的，只有厚密封件，利用非常結實的調節螺母和堅固的換網器機體加以支撐加固，才能提供給滑板一個堅硬的表面。其硬度是以保護密封件不會由于混入金屬或當滑板滑過時所施加的沉重推力而變形。
密封結構中的另一重要因素是表面平滑與平行。在典型的調節螺母型密封裝置可能有十個鄰接面，其中每對鄰接面都需要被加工成平滑且平行的,總體公差應在0.005英時之內。
壓力的運用使用較大的密封件時,由于密封面積的增加,要求有更大的密封力。因此需要設計一種在保持機體中的金屬件不變形的條件下施加密封力的方法。
使用換網器的目的就是在運轉中的任何時候都能保證兩套過濾裝置之一處于熔融擠出物料的流路中。更換是通過迅速地移動橫切熔融料流的滑板來安放新的網組使之進入生產線，同時移出用過的網組以便清理或更換。滑板的一端接在液壓活塞上。當需要換網時，滑板出波壓驅動而橫切料流,使新網組進入運轉中。這-一切均在一秒甚至更短的時間內完成，同時保持經常性的密封以防止物料流過時的滲漏。
